1章 比亚迪电动汽车 001
1.1 比亚迪秦EV 001

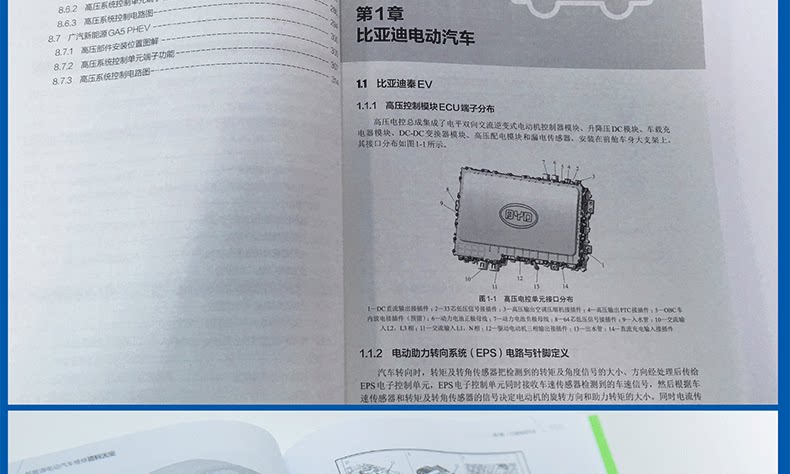

1.1.1 高压控制模块ECU端子分布 001

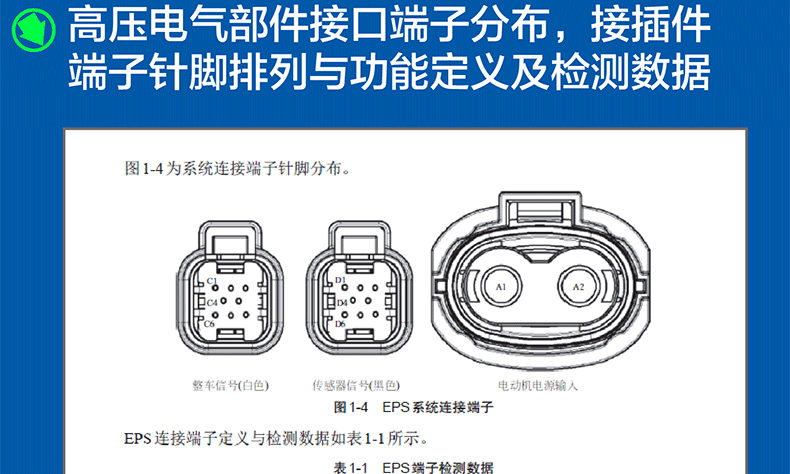

1.1.2 电动助力转向系统（EPS）电路与针脚定义 001

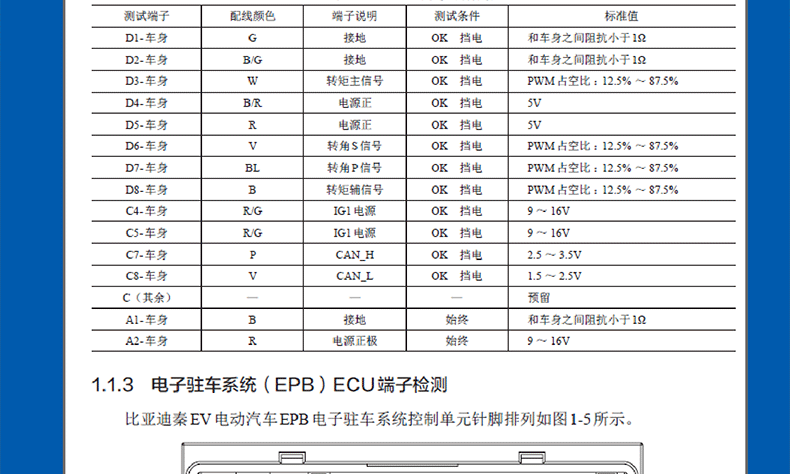

1.1.3 电子驻车系统（EPB）ECU端子检测 003
1.1.4 安全气囊系统ECU端子检测 004
1.1.5 智能钥匙系统ECU端子检测 006
1.1.6 防盗系统ECU端子检测 007
1.1.7 中控门锁ECU端子检测 008
1.1.8 电动空调系统ECU端子检测 009
1.1.9 多媒体系统ECU端子检测 010
1.1.10 多媒体系统外置功放端子检测 011
1.1.11 全景系统ECU端子检测 013
1.1.12 全景系统组件位置与电路图 013
1.2 比亚迪E5 015
1.2.1 高压控制模块端子分布与ECU针脚信息 015
1.2.2 主控制系统ECU端子检测 017
1.2.3 电池管理系统ECU端子检测 019
1.2.4 漏电传感器电路 020
1.3 比亚迪E6 021
1.3.1 多媒体系统/CD配置电路图 021
1.3.2 多媒体系统CD主机ECU端子检测 023
1.3.3 多媒体系统/DVD配置电路图 023

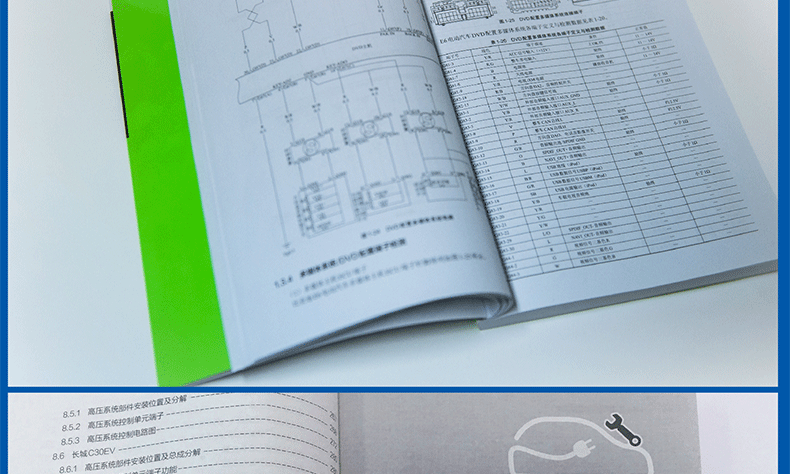

1.3.4 多媒体系统/DVD配置端子检测 030
1.4 比亚迪唐PHEV 034
1.4.1 高压电池包电路图 034
1.4.2 电池管理控制器BMS端子分布及电路图 036
1.4.3 高压配电箱低压接插件针脚功能 040
1.4.4 前驱电动机控制器与DC-DC转换器电路 040
1.4.5 后驱电动机控制器电路图 044
1.5 比亚迪秦PHEV 046
1.5.1 BMS电池管理控制器端子检测 046
1.5.2 电池管理控制系统电路 048

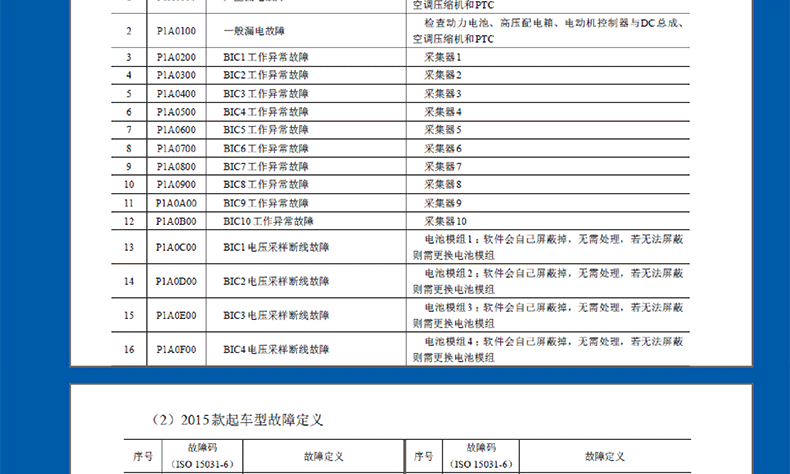

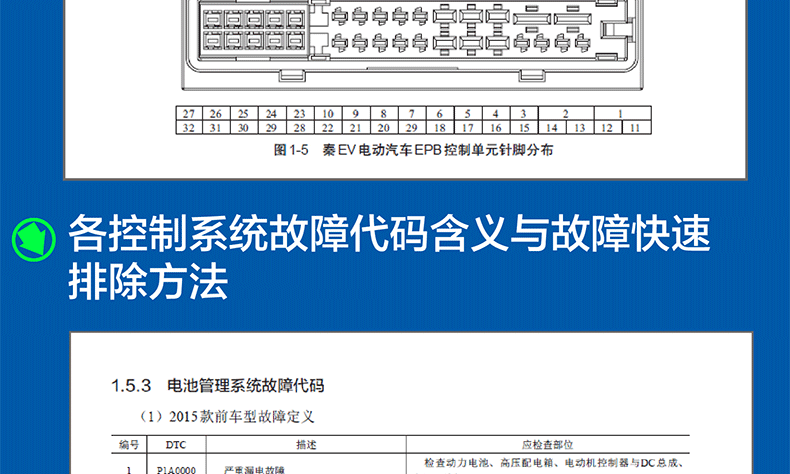

1.5.3 电池管理系统故障代码 049
1.5.4 充电系统故障代码 053
1.5.5 车载充电电路 054
1.5.6 驱动电动机控制器端子检测 054
1.5.7 驱动电动机总成控制器与DC总成电路 056
1.5.8 驱动电动机与DC-DC转换系统故障码 056
1.5.9 驱动电动机控制系统故障代码 058
1.5.10 高压配电箱低压接插件端子检测 059
1.5.11 高压配电箱电路 060
1.5.12 P挡电动机控制器电路 060
2章 北汽新能源电动汽车 063
2.1 北汽EX200/EX260 063
2.1.1 VCU车辆控制器端子定义 063
2.1.2 PDU低压控制插件定义 065
2.1.3 空调控制器端子定义 066
2.1.4 组合仪表插件 066
2.1.5 中控大屏插件 067
2.1.6 MCU低压控制插件 068
2.1.7 BCM控制器ECU端子针脚定义 069
2.2 北汽EV160/EV200 072
2.2.1 高压部件检测方法 072
2.2.2 充电器接口端子定义 073
2.2.3 高压线束总成接口端子定义 074
2.2.4 高压控制盒接口端子定义 075
2.2.5 高压互锁连接线路 076
2.2.6 驱动电动机控制器低压接口端子定义 076
2.2.7 空调控制端子接口定义 078
2.3 北汽E150EV 079
2.3.1 中控大屏ECU针脚 079
2.3.2 旋钮式电子换挡机构连接器 079
2.3.3 保养周期显示复位方法 080
2.3.4 熔丝与继电器信息 080
2.4 北汽EU220/EU260/EU300/EU400 082
2.4.1 PEU电动机控制电路图 082
2.4.2 PEU端口功能与ECU检测 085
2.4.3 PEU低压端子定义 087
2.4.4 高压电池快换接口定义 089
2.4.5 VCU车辆控制系统电路图 089
2.4.6 VCU车辆控制器针脚功能 093
2.4.7 PEU电动机控制器端子针脚 094
2.4.8 BMS插件端子功能 095
2.4.9 空调控制器端子功能 096
2.4.10 组合仪表端子功能定义 097
2.4.11 快充与数据接口电路 099
2.4.12 BMS电池管理电路 100

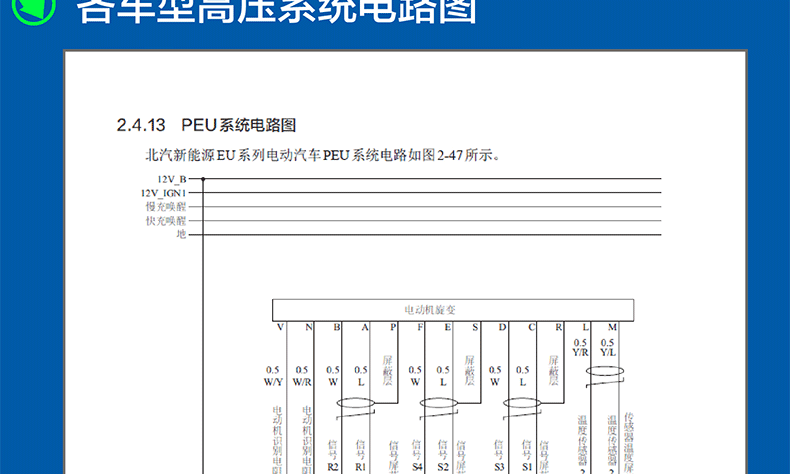

2.4.13 PEU系统电路图 101
2.4.14 VCU系统电路图 103
2.5 北汽EC180 106
2.5.1 动力电池系统故障代码 106
2.5.2 驱动电动机控制系统故障代码 106
2.5.3 熔丝与继电器信息 107
2.5.4 高压线束端子分布 110
2.5.5 高压电路系统电路图 110
2.6 北汽威旺307EV 112
2.6.1 高压线束连接端子针脚定义 112
2.6.2 充电接口针脚定义 113
2.6.3 整车控制器电脑121芯针脚信息 114
2.6.4 电动机与电动机控制器端子针脚信息 116
2.6.5 熔丝与继电器盒信息 117
3章 吉利电动汽车 119
3.1 帝豪EV 119
3.1.1 动力电池系统部件位置与电气线路图 119
3.1.2 动力电池系统故障代码 121
3.1.3 高压配电系统部件位置与电气原理 123
3.1.4 电动机控制系统部件位置与电气原理 124
3.1.5 电动机控制器线路连接端子针脚定义 127
3.1.6 电动机控制系统故障代码表 128
3.1.7 高压冷却系统部件位置与电气原理 131
3.1.8 充电系统部件位置与电气原理 133
3.1.9 充电系统故障诊断代码 136
3.1.10 减速器部件位置与电气原理 137
3.1.11 车辆控制系统部件位置与电气原理 139
3.1.12 车身控制模块端子针脚定义 143
3.1.13 车辆控制单元VCU故障代码 145
3.1.14 数据通信系统部件位置与电气原理 148
3.1.15 通风与空调系统部件位置和电气原理 150
3.1.16 自动空调控制端子针脚信息 155
... ...

本书资料涉及的车型主要有：比亚迪秦EV、E5、E6、唐PHEV、秦PHEV；北汽新能源EV200/160、EU220/260/300/400、EX200/260、EC180、E150EV、威旺307；吉利帝豪EV、全球鹰EV；江淮IEV4、IEV5、IEV6、IEV7；荣威E50、E550 PHEV、E950 PHEV、ERX5 PHEV；特斯拉MODEL S、MODEL X；宝马i3、i8；众泰云100、知豆、长安逸动EV、腾势EV、奇瑞艾瑞泽7 PHEV、长城C30EV、广汽新能源GA5 PHEV等。

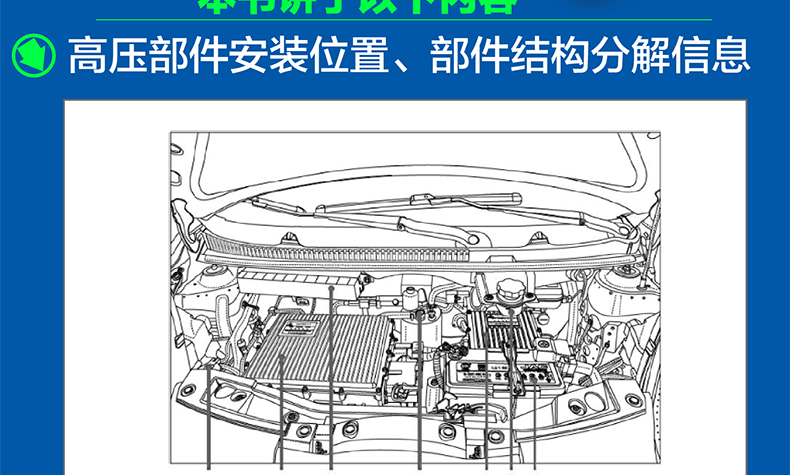

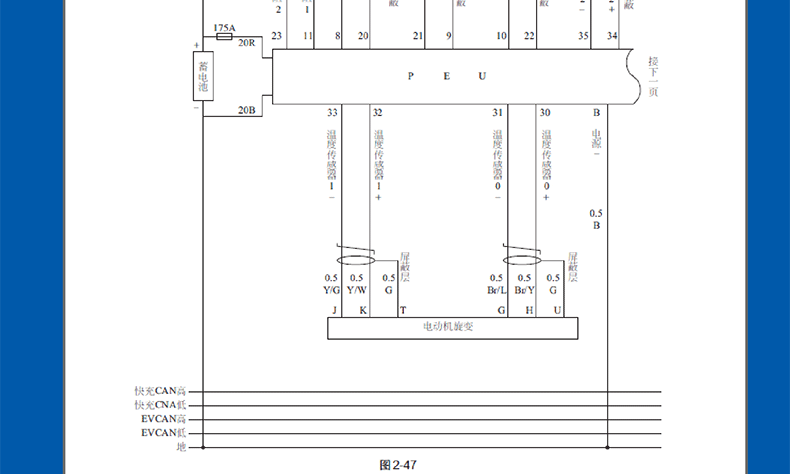

编选资料主要包括了以下几个方面：一是高压部件的安装位置、部件结构分解的信息；二是高压电气部件接口端子分布，接插件端子针脚排列与功能定义及检测数据；三是各控制系统的故障代码含义与相关故障快速排除方法；四是各车型高压系统电路图，如电池管理系统电路、电动机驱动控制电路、整车控制器电路、充电控制电路等。

该书全部数据来自汽车厂商及维修一线，真实准确，车型众多，内容全面，可以满足产品研发、教学参考、维修查阅的资料需求。既可作为新能源汽车领域技术人员的工具书籍，也可以用作新能源汽车专业教学的辅助资料。
